as tech mekanik gerdirme somunu mmm xx 121 xxx as tech mekanik gerdirme somunu mmm xx 121 xxx as tech mekanik gerdirme somunu mmm xx 121 xxx

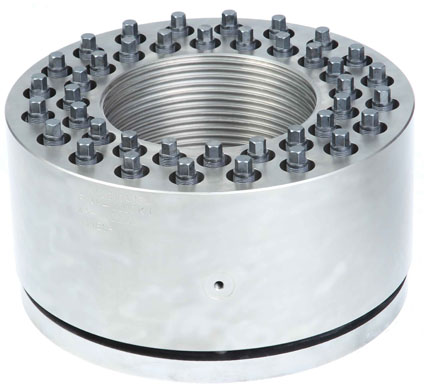

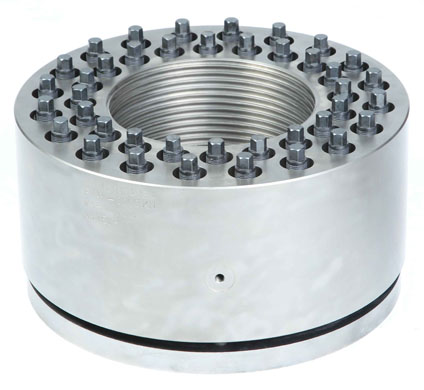

AS Tech Mekanik Gerdirme Somunu MMM XX 121 XXX

Teklif almak için bizi arayın!

  • AS Tech mekanik gerdirme somunu civata bağlantılarında basit bir somunun görevine sahiptir. Aynı zamanda üzerindeki küçük cıvataları belirtilen tork değerlerinde sıkmak suretiyle, üzerinde bulunduğu saplamayı yine belirtilen germe kuvvetinde gerdirir.
    Cıvata bağlantılarında özellikle uzun saplama ve cıvataları gerdirirken herhangi özel bir ekipmana ihtiyaç kalmaz, küçük ve basit bir tork anahtarı torkmetre ile germe işlemi yapılır.
    Özellikle dar alanlarda bulunan cıvata bağlantılarında gerdirme-sıkma işlemleri için gerekli cihaz ve ekipmanlar sığmadığında, mekanik gerdirme somunları kullanılır.
    Cıvata bağlantılarında saplama veya cıvata delikleri geniş bırakılırsa normal somunlar kullanılamaz ve böyle uygulamalarda mekanik gerdirme somunları geniş alt yüzeyleri sayesinde eşsiz uygulama kolaylığı sağlar.
    Cıvata bağlantıları uygulamalarında birbirine bağlanan parçaların mukavemeti düşük olduğu durumlarda, germe işlemi sırasında parça yüzeyinin ezilmemesi için de mekanik germe-gerdirme somunları kullanılır.
    Dar bölgelerdeki cıvata bağlantılarında cıvata veya saplamalar uzun olursa yine sıkma-germe işlemi için uygun ekipman bulunmaz. Bu durumda mekanik germe-gerdirme somunları kullanılır.
    Mekanik gerdirme somunlarının birçok farklı uygulama alanları vardır. Bunlardan bazıları Enerji Santralleri, Petrol ve Doğalgaz sektörü, Rafineriler, Makina İmalatı gibi sektörlerde bulunur.
    Alman Mühendisler Odası (VDI) VDI2230 standardında belirtilen direktifler doğrultusunda burulma (Torsion) ve yanal kuvvetler olmadan yapılması gereken sıkma-gerdirme işlemleri için tasarlanan mekanik gerdirme somunları -10 ile +250 derece arasındaki uygulama sıcaklıklarında rahatlıkla kullanılır.
    AS Tech mekanik gerdirme somunları korozyona ve aşınmaya dayanıklı yüzeyleri sayesinde dış ortamlarda ve zor şartlarda rahatlıkla kullanılabilir.
    AS Tech mekanik germe-gerdirme somunları 8.8 ve 10.9 kalitedeki cıvata ve saplamalar için üretilebilir. Özellikle makine imalat sektörü için özel çözümler sunabilir, Ar-Ge bölümleriyle birlikte proje çalışmaları yapabiliriz.
    Deneyimli ve profesyonel mühendis ekibimiz cıvata bağlantılarınız ile ilgili çözüm üretmektedirler.
  • ÜRÜN KODU DİŞ ÖLÇÜSÜ AĞIRLIK D2 Dt H1 STROK BOYU ALTI KÖŞE ÖLÇÜSÜ GERME KUVVETİ GERME KUVVETİ TORK TORK
    D1 a
    MMM 10 121 001 M16x2 0,12 34 25 34 6 5 110 133 8 10
    MMM 10 121 002 M20x2.5 0,15 38 29 35 6 5 173 207 10 12
    MMM 10 121 003 M22x2.5 0,17 42 32 35 5 5 214 257 10 12
    MMM 10 121 004 M24x3 0,3 48 36 46 6 6 249 298 26 31
    MMM 10 121 005 M27x3 0,37 52 39 46 6 6 324 389 25 31
    MMM 10 121 006 M30x3.5 0,5 54 42 46 6 6 395 474 24 30
    MMM 10 121 007 M33x3.5 0,7 62 48 60 8 8 489 587 47 58
    MMM 10 121 008 M34x4 0,8 66 51 60 8 8 576 691 45 54
    MMM 10 121 009 M39x4 1,0 70 54 60 8 8 688 825 54 65
    MMM 10 121 010 M42x4.5 1,1 72 57 60 8 8 790 948 51 62
    MMM 10 121 011 M45x4.5 1,4 81 62 71 10 10 921 1105 84 102
    MMM 10 121 012 M48x5 1,55 85 66 72 10 10 1039 1246 95 116
    MMM 10 121 013 M52x5 1,8 90 71 72 10 10 1239 1487 95 115
    MMM 10 121 014 M56x5.5 2,4 94 75 72 10 10 1431 1717 94 114
    MMM 10 121 015 M60x5.5 3,7 107 83 107 10 14 1665 1998 199 242
    MMM 10 121 016 M64x6 4,1 112 87 108 10 14 1887 2264 227 277
    MMM 10 121 017 M68x6 4,3 117 91 108 10 14 2154 2585 215 262
    MMM 10 121 018 M72x6 5,0 121 95 108 10 14 2439 2927 209 254
    MMM 10 121 019 M76x6 5,6 128 102 108 10 14 2742 3290 205 249
    MMM 10 121 020 M80x6 5,7 130 104 108 10 14 3063 3675 231 281
    mm kg mm mm mm mm mm kN kN kN Nm
